最新鲁班奖工程质量赏析,学习了!

   日期:2023-03-30     浏览:143     评论:0
核心提示:该项目施工难点多、标准要求严、新型技术应用多、业主关注度高,项目开工伊始就根据项目特点,从工艺、标准、做法、施工技术、施工方法等要素分析,进行了严格的策划,并编制创优策划方案,通过
该项目施工难点多、标准要求严、新型技术应用多、业主关注度高,项目开工伊始就根据项目特点,从工艺、标准、做法、施工技术、施工方法等要素分析,进行了严格的策划,并编制创优策划方案,通过过程实施实现创优目标。话不多说,一起来赏析鲁班奖工程质量风采!



鲁班奖工程质量赏


基础工程




工程采用混凝土灌注桩987根承载,设计桩底压力注浆,提高承载力,控制桩底沉渣厚度;经检测单桩承载力满足设计和规范要求,桩身质量优质。







桩基检测结果如下:




主体工程




混凝土框架、剪力墙线条棱角清晰、构件内实外光,砌体工程组砌合理,灰缝饱满平直,构造柱设置规范。






地下室环氧地坪坚实平整、色泽均匀、标识醒目,车位布局整齐、划线清晰、设施齐全。







安装工程




风管转弯弧度饱满,支吊架安装牢固;末端风管安装合理,满足设计和规范要求。







管道、桥架经BIM建模、系统调整、精细施工,管道布置合理、间距均衡、支架综合、曲率一致、走向清晰、封堵严密。







锅炉房、水泵房、冷冻机房充分利用BIM技术提前发现存在的问题;设备布置合理、标识醒目、运行平稳。





强电井桥架排版合理;封堵严密美观,接地醒目可靠;管道井管道排列整齐、标识清晰。



配电箱柜安装牢固、标高统一、间距均匀,箱内回路分区标识、清晰规整,电线绑扎牢固、布置整齐。




配电箱


屋面工程




在二次结构前,综合考虑设备支座、排水沟、透气孔进行屋面广场砖深化排版,确保整体效果和全屋面整砖排布。





广场砖屋面排布勾缝密实美观、坡度设置合理、分仓缝创新精致。





不锈钢栈桥简洁大方,屋面爬梯美观实用,节点精细,底部设置安全防护门,防止随意攀爬。



设备基础成排成线,做法一致,接地可靠,与屋面统一协调。



裙房顶层采用节能导光孔采光,布置合理;光伏电池组件及全玻璃真空太阳能集热管成排布置,为建筑提供洁净能源 ,彰显绿色建筑设计理念。





装修工程




标准游泳池设计达到A类赛事标准,墙地砖精心排版,黏贴牢固;灯光、通风布置合理,简洁明快。



浴室块材墙地面精心排版,对缝精确;玻璃隔间美观大气,安全可靠。



卫生洁具居中布置,标高统一;地漏、蹲便器套割规整。





人造石装饰圆柱高端大气,表面圆润、色泽均匀、美观大方。





吊顶烟感、灯具、监控、风口等设施成排成行、相互协调、整齐美观。





幕墙工程

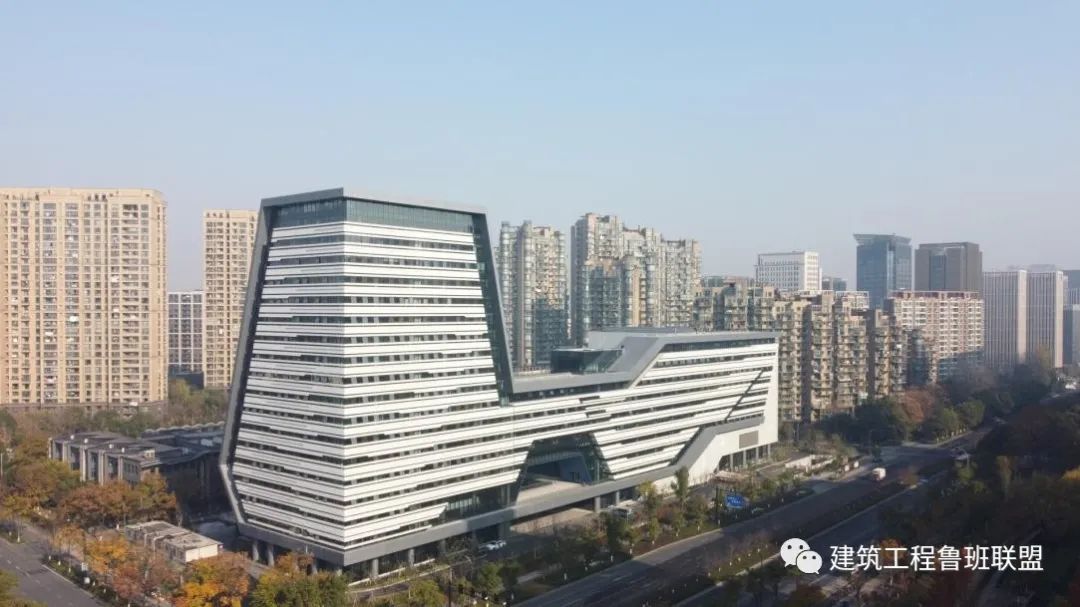

工程立面石材幕墙、铝板幕墙与玻璃幕墙合理搭配,自然协调,浑然一体。玻璃窗窗排版层次分明,色彩柔和,完美呈现“和平鸽”立面造型。





泛光照明突出表现建筑形态和动感元素。



工程重难点及技术措施


难点一
复杂环境下超深基坑施工




基坑开挖面积大,东西长192m,南北宽68.8m,局部开挖深达17.0m;基底处于淤泥质粉质粘土层,含水率高;基坑四面紧邻市政道路,与地铁四号线甬江站的最小距离仅1m,基坑变形控制要求极高。
措施:公司协同围护设计单位,结合公司实施过的地保项目经验,研判论证确定设计施工方案;实施过程严格监管基坑各施工工序,强化过程监测,确保基坑安全。

难点二
梁柱预应力施工




本工程预应力柱尺寸为850mm×1500mm,预应力梁尺寸为700mm×2000mm,其中竖向预应力筋为双排四束,共38根Φ15.2预应力钢绞线,竖向预应力筋长度约15m,水平预应力筋长度约35m,施工难度大。
措施:通过QC小组集思广益开展质量提升活动,结合BIM技术进行梁柱预应力构件施工技术的课题研究,通过三维建模,精准定位预应力钢绞线排布,优化梁柱张拉节点设计。

难点三
型钢混凝土组合转换梁施工




连廊为钢和混凝土组合结构,截面尺寸为600×800×25×40,材质为Q345B,跨度31.5m,单榀重量40t,钢梁吊装困难;接驳器安装精度要求高。
措施:通过精确的工况分析及开展钢结构连廊吊装施工技术的课题研究,加固地下室顶板,采用钢结构整体吊装工艺,并合理布置接驳器,确保安装精度。




难点四
场馆建设标准高,功能布局多样




工程设有各类运动场馆 16座,作为亚运会训练场馆,功能各异,空间、照明、和使用功能的设计施工均有不同严格要求。其中游泳馆南北跨度32.8m,高11.5m,标准游泳池的长、宽偏差仅为2mm。
措施:公司及项目部开展综合施工技术课题研究,通过结合BIM技术在工具式高大支模架和装饰排版等施工前深化设计,充分考虑不同材料交接面的处理,样版先行,三维交底等措施,保障各个功能场馆的施工质量。



难点五
幕墙造型复杂、施工难度大




本工程建筑外立面造型复杂,幕墙工程采用玻璃幕墙11000m2、石材幕墙9000m2、铝板幕墙20000m2,铝合金百叶格栅1200m2,共计41200m2,大跨度、大斜面、尺寸不规则等因素,施工难度大。

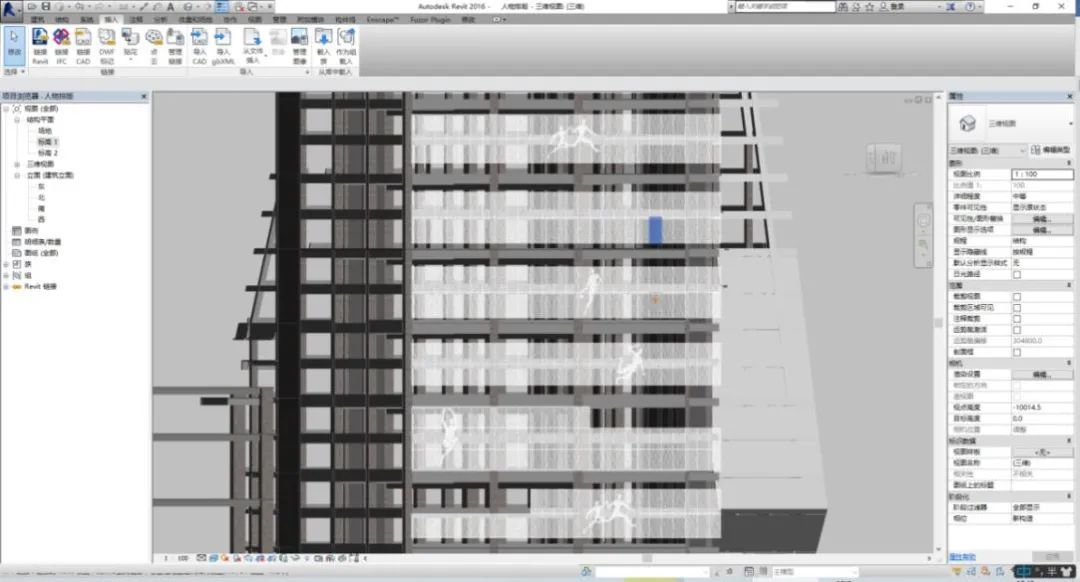

措施:项目部成立幕墙施工攻关课题组,运用BIM技术排版与现场实测放样结合,保证排版效果和加工尺寸;各类构建二维码全程监控,确保进场顺序和施工进度;优化了穿孔铝板的挂接节点设计,运用BIM动态模拟实现泛光运动造型部位穿孔铝板的最优排版。









难点六
斜面幕墙施工




本工程B楼东南角、西北角5层至顶层结构逐步内退,外立面为斜面,与水平方向夹角为72.6°,普通的标准吊篮不能满足施工要求。
措施:项目部开展QC小组专项攻关,对斜面幕墙施工进行技术创新,研制了新型斜面吊篮装置,已获得实用新型专利,并申报了发明专利。






难点七
机电安装系统复杂




工程涉及安装5大分部系统,空间排布与动作精度控制要求高。
措施:项目部设立安装BIM团队,利用建模碰撞检查,优化各类各层管线排布,设备机房、屋面、井道等重点部位结合土建模型,协同深化布置,三维交底。
